Barrette glissantes pour portes et coulissants minimisant l’effet bi-lame

Ensinger a une nouvelle solution pour le problème bien connu des portes et coulissants à rupture thermique, l’effet bi-lame (dilatation différenciée). En particulier pour les portes et coulissants situés du côté ensoleillé où la coquille en aluminium extérieure se dilate considérablement sous l’effet de la chaleur. L’ensemble des profilés assemblés sont cintrés vers l’extérieur en raison de la différence de températures par rapport à la coquille intérieure. La porte ou le coulissant se déforment et, dans le pire des cas, ne peuvent plus s’ouvrir ou se fermer. Cet effet est renforcé par un laquage foncé parce que la surface se réchauffe considérablement.
Section et géométrie en deux parties, barrette insulbar glissante La barrette glissante est constituée de deux parties.
Une épaisseur d'isolation élevée renforce également les différentes dilatations thermiques linéaires. Car la différence de température entre l’intérieur et l’extérieur est ici encore plus grande. Ce symptôme peut également se manifester en hiver. Cependant, lorsque l’extérieur est très froid et que l’intérieur est chaud, la porte ou le coulissant se plient vers l’intérieur.
Illustration Assemblage avec profilé souple au cisaillement Assemblage de profilés en aluminium avec barrette normale : la grande différence de température provoque une déformation du profilé
Illustration Assemblage avec barrette insulbar glissante Assemblage de profilés en aluminium avec barrette spéciale insulbar : la zone d’isolation mobile compense efficacement les différentes dilatations thermiques linéaires des coquilles extérieure et intérieure

Solution en instance de brevet

Avec les barrettes glissantes insulbar, ceci est une chose du passé. La barrette glissante est constituée de deux parties qui, en cas de dilatation linéaire différente entre la coquille interne et la coquille externe, se déplacent l'une par rapport à l'autre. Une zone d'isolation flexible est générée pour compenser les différentes propriétés de dilatation thermique des coquilles en aluminium et minimiser l'effet bi-lame.

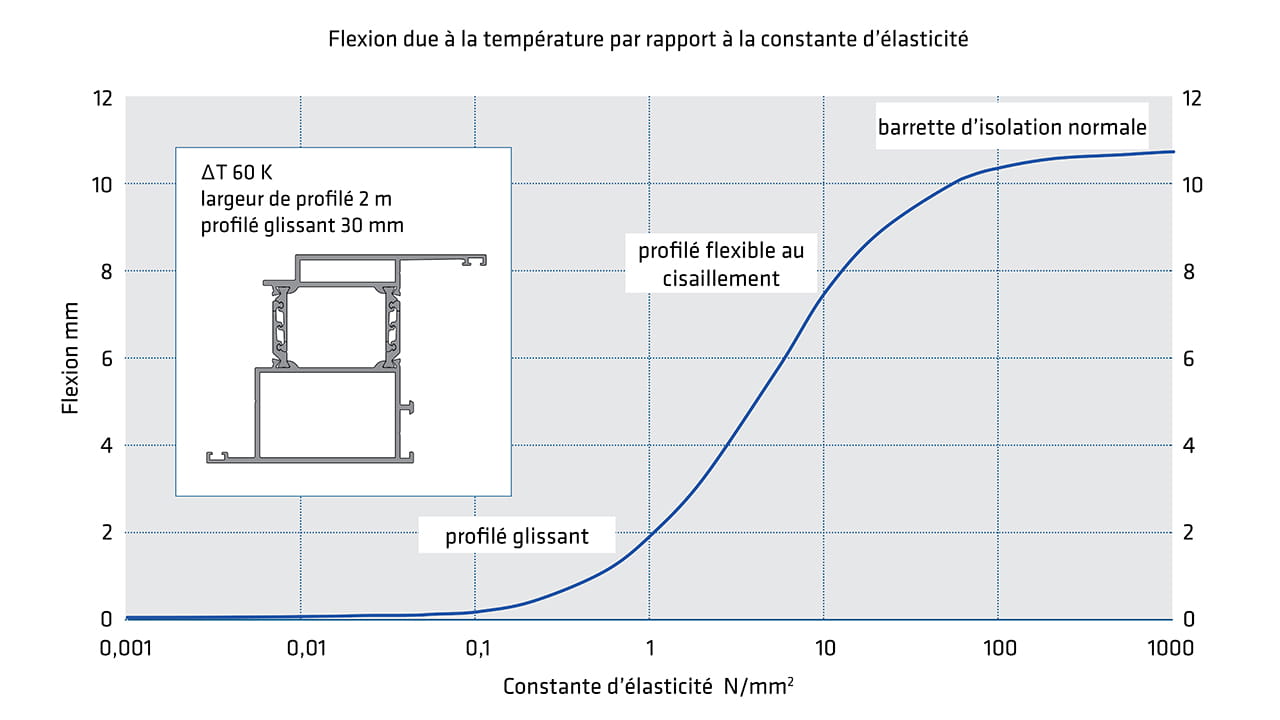

Diagramme Efficacité des barrettes rigides par rapport aux barrettes glissantes La rigidité au cisaillement c de la barrette sans cisaillement est presque nulle. La flexion de la porte est ainsi considérablement réduite.

Les avantages en un coup d'œil

  • Sans cisaillement, donc une minimisation de l'effet bi-lame plus importante que les profils à cisaillement faible et résistant au cisaillement
  • Rigidité de cisaillement minimale c et faible résistance au cisaillement T
  • Géométrie optimisée pour une résistance à la traction transversale élevée Q
  • Peut être assemblé comme un profil isolant conventionnel

Le profilé sans cisaillement est disponible en différentes dimensions entre 20 et 42 mm dans notre gamme standard et dans le insulbar-Finder sous la rubrique Applications spéciales.

Nous serons heureux de vous aider dans votre nouveau développement et de vous fournir les échantillons appropriés. N’hésitez pas à nous contacter.
