Sin cizallamiento: el perfil aislante para puertas

Ensinger tiene una nueva solución para el problema  de sobras conocido en puertas de metal con separación térmica, el efecto bitemperatura (también conocido como efecto bimetal). Especialmente las puertas de entrada que se encuentran en el lado del edificio expuesto al sol, la cara exterior del perfil de aluminio se deforma extremadamente por efecto del calor. Debido a la diferencia de temperatura en la cara interior, todo el conjunto ensamblado se abomba hacia afuera. La puerta se deforma y, en el peor de los casos, no se puede volver a abrir y/o cerrar. Este efecto se  intensifica cuando la pintura de la puerta es oscura, dado que la superficie se calienta mucho mas.

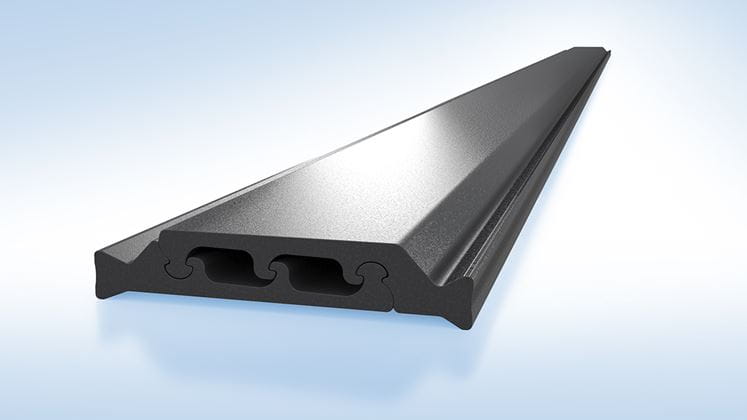

Sección y geometría del perfil aislante insulbar de dos partes y sin cizallamiento El insulbar perfil sin cizallamiento consta de dos partes.
Una gran profundidad de la sección del aislamiento también favorece la dilatación longitudinal diferente, ya que  la diferencia de temperatura entre la parte exterior y la interior de la puerta es en este caso  todavía mayor. En invierno también puede producirse este síntoma. Si bien, en este caso, con las bajas temperaturas exteriores y el interior caliente, la puerta se deforma hacia dentro.

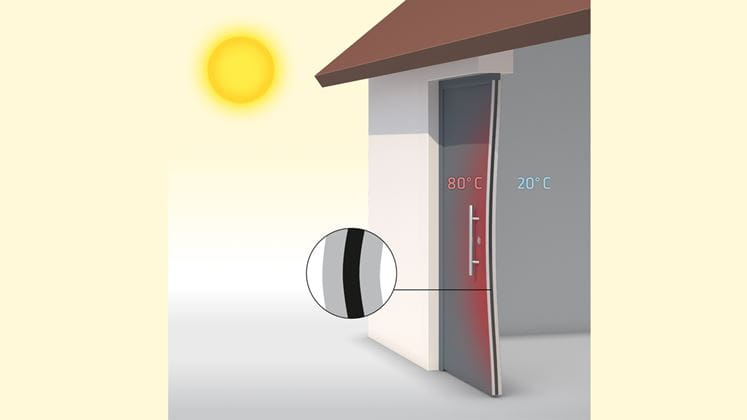

Ilustración conjunto ensamblado con perfil flexible al cizallamiento Conjunto ensamblado de aluminio con perfil aislante normal: la gran diferencia de temperatura provoca una deformación de la puerta.
Ilustración conjunto ensamblado con perfil aislante insulbar sin cizallamiento Conjunto ensamblado de aluminio con perfil aislante insulbar sin cizallamiento: la zona aislante móvil compensa eficazmente las diferentes dilataciones longitudinales de la cara interior y la exterior.

Solución pendiente de patente

Con los perfiles aislantes insulbar sin cizallamiento, esto forma parte del pasado. El perfil sin cizallamiento consta de dos partes, las cuales se desplazan opuestamente cuando las dilataciones longitudinales de las caras interior y exterior del perfil son diferentes. Se crea una zona aislante móvil que compensa las dilataciones térmicas diferentes de los perfiles de aluminio y minimiza el efecto bitemperatura.

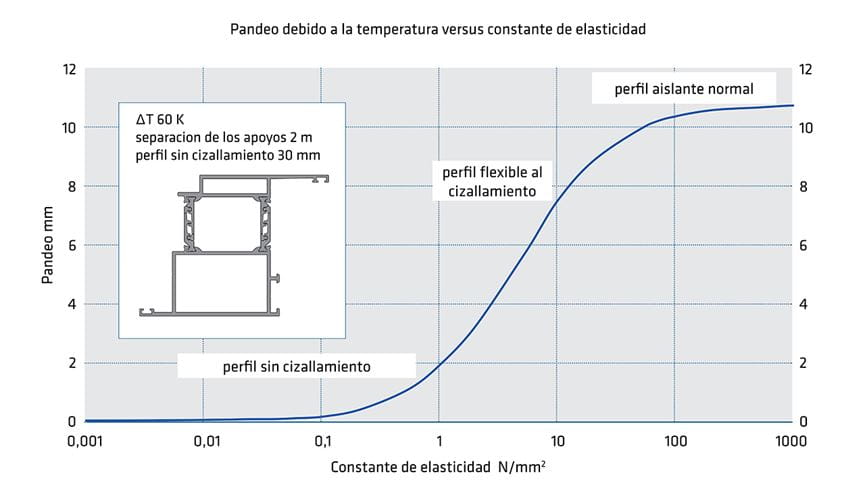

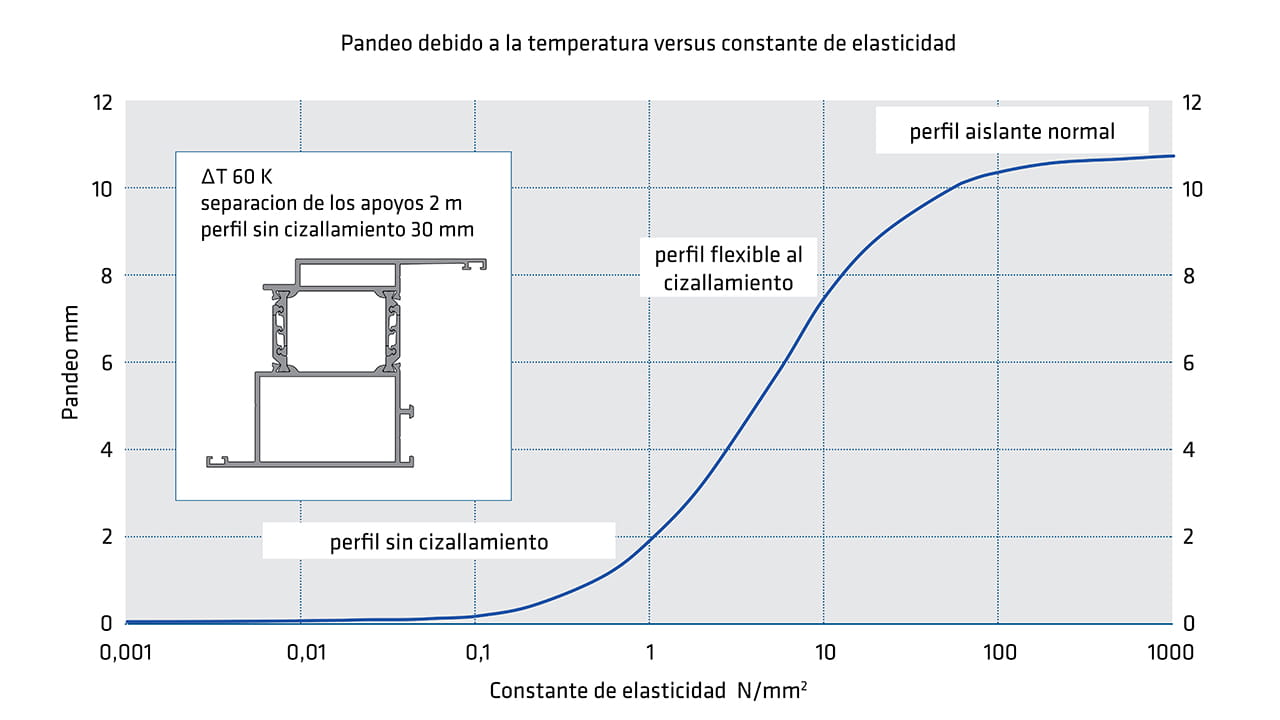

Diagrama eficacia de perfiles sin cizallamiento en comparación con perfiles flexibles al cizallamiento La rigidez elástica al cizallamiento c del perfil aislante insulbar sin cizallamiento es cercana al cero. De esta forma, se minimiza claramente la deformación de la puerta (ver diagrama).

Resumen de ventajas

  • Sin cizallamiento y, con ello, clara minimización del efecto bitemperatura en comparación con perfiles flexibles y rígidos al cizallamiento
  • Rigidez elástica al cizallamiento mínima c y resistencia al cizallamiento T baja
  • Geometría optimizada para elevada resistencia a la tracción transversal Q
  • Se puede ensamblar y recubrir como un perfil aislante tradicional

El perfil sin cizallamiento ya se  ofrece en diferentes dimensiones entre 20 y 42 mm en nuestro programa estándar y en el insulbar-Finder en el apartado de Aplicaciones especiales.

Con mucho gusto le apoyamos en su nuevo desarrollo y ponemos a su disposición los modelos adecuados. Póngase en contacto con nosotros.
